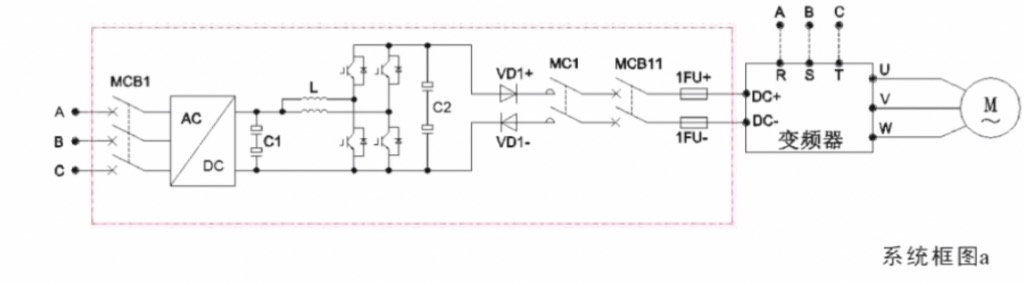

DC-bank系統主要是由儲能單元、VSP模塊、控制單元和饋出單元組成。根據用戶側的需求，它的治理方式分為兩種：一種是利用電網殘壓進行升壓補償，如

框圖a所示：

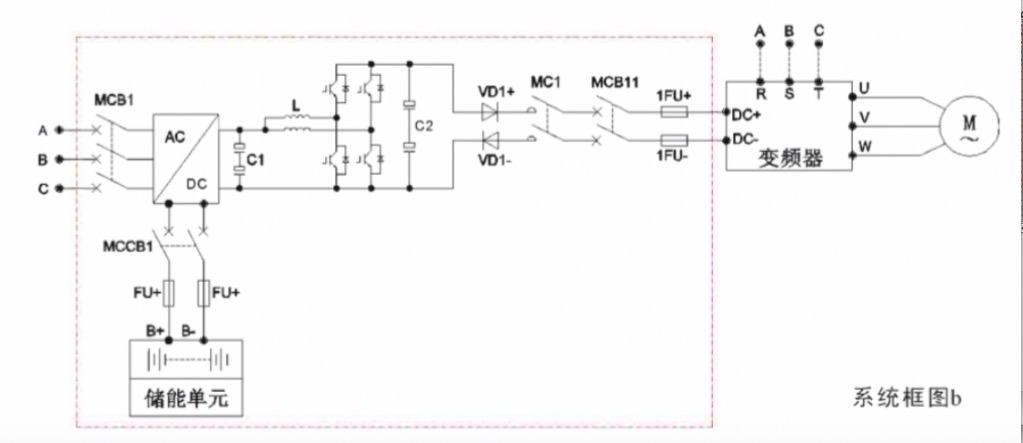

另一種是使用少量儲能單元進行升壓補償，如框圖b所示。

系統框圖b

DC-bank性能與特點：

a） 輸出顯示：采用液晶屏顯示，顯示輸入、輸出電壓、輸出電流、溫度，另外帶有電源工作運行、故障顯示報警指示燈，顯示直觀，操作簡單方便;

b） 具有電壓可設置、支撐記錄、故障記錄功能；

c）保護功能：輸入欠壓、過壓保護、過流保護、過溫保護：

d）可以實現多臺模塊并聯，元余備用或擴大輸出功率：

e）體積小、重量輕、節能環保、效率高；

f）帶有RS-485通信功能，可以方便與其他設備進行數據通信。

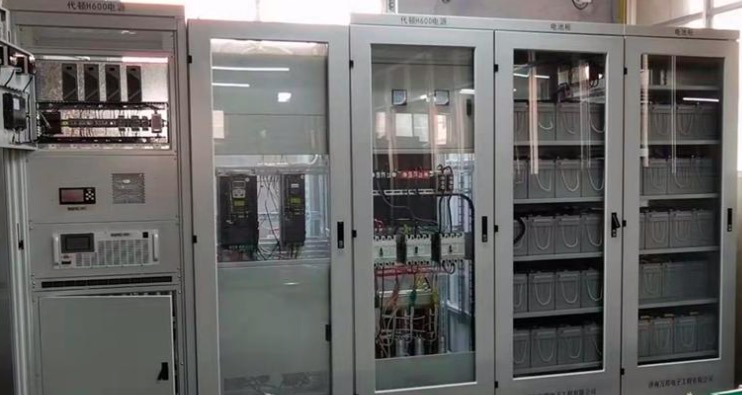

 DC-Bank系統在半導體行業的主要給PCW、MCU等設備供電，保障變頻器的不間斷供電。
