高壓直流供電是采用高壓直流電源(區別于常用的—48V)直接對數據中心的IT設備進行供電。采用該技術后，電源系統將具有直流電源系統本身輕、小、薄、低噪聲、高可靠、抗干擾等優點，從直流供電系統的拓?fù)浣Y(jié)構上就決定了這些特性;其次，模塊化的高壓直流供電產品，可維護和可擴展性都比較好;其三，節能，高壓直流電源能夠根據后端負載的增長逐步增加模塊，負載利用率高。此外，從經濟適用的角度看，高壓直流因?yàn)橄到y(tǒng)結構更加簡單，而且模塊的擴容支持邊成長邊投資，因此前期投資和總體造價都較低。
根據已經應用該供電技術的運營商處統計的數據分析，在負載不變的情況下，相比于交流電源，高壓直流供電平均節能達20%～30%;由于模塊的數量按需配置，使得每個模塊的負載率可達到60%～80%;同時，從新建系統統計分析，高壓直流系統平均節省投資大于40%;此外，由于沒有交流電源振幅、頻率、相位等同步要求，并機擴容也更為簡單?？梢哉f，高壓直流供電節能率高且價格便宜，越來越受到大家的青睞也就毫無意外了。
因此，提高電能利用效率，降低運營成本，一直以來都是數據中心管理者最為關心的問題之一。為了適應數據中心的可靠性、可用性、可擴展性以及它的能效、資源管理等方面的要求，研究人員開發了很多的技術，包括模塊化、自然風冷卻、液冷等，高壓直流供電也是其中之一。

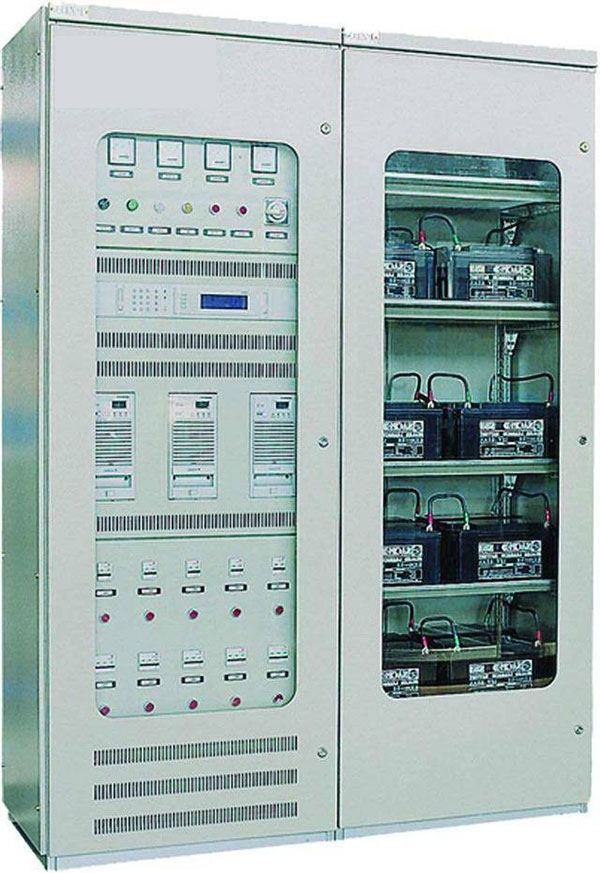

一、功能特點
1.交流配電柜單元
交流配電單元是將兩路市電，經自動或手動切換分配到各個整流模塊；并配有C、D兩極防雷保護系統。
2.整流模塊柜
整流模塊是統的核心部分，它將交流變換成直流（AC/DC），給負載供電，同時對電池充電。
3.直流配電柜
直流配電單元是通過直流空開或熔斷器輸出到列頭柜，再由列頭柜輸出到各服務器，給服務器提供直流電源。
4.蓄電池
蓄電池是保證不間斷供電的關鍵，在交流停電時，由蓄電池給負載供電。
5.監控模塊
監控模塊是整個系統的“大腦”和“眼睛”，擔負著各單元實時運行情況的監測和處理的重任。
6.電池管理單元
電池管理單元可實時檢測每節電池的端電壓、電池組內阻、電池組端電壓、充放電電流和溫度等參數，并上送給監控模塊，保證電池組隨時處在正常工作狀態。
7.絕緣監控單元
絕緣監測單元可對直流母線、輸出分路對大地的絕緣狀況經行實時監測，保證操作人員的人身安全。高壓直流與UPS電源的可靠性、可用性、節能效果比傳統UPS供電系統有顯著提高，這不但是從功率轉換設備標準化，機架標準化，電池配置和結構標準化方面評估,安裝簡單，維護方便?！ ?/span>
