eps應急電源箱系統圖及電源箱知識

文章出處：本站人氣：3167發表時間：2021-03-16 07:07:06

eps應急配電箱確實有很多字母，要熟悉這些字母的基本含義，才能更準確地知道配電箱系統圖的意思。網上查了一些資料，發現配電箱中的字母實在是太多了，先簡單說幾個需要基本認識的字母：GCK、GCS、MNS是低壓抽出式開關柜；GGD、GDH、PGL是低壓固定式開關柜；XZW綜合配電箱；ZBW箱式變電站；XL、GXL低壓配電柜、建筑工地箱；這些都是最基本的配電箱字母含義。

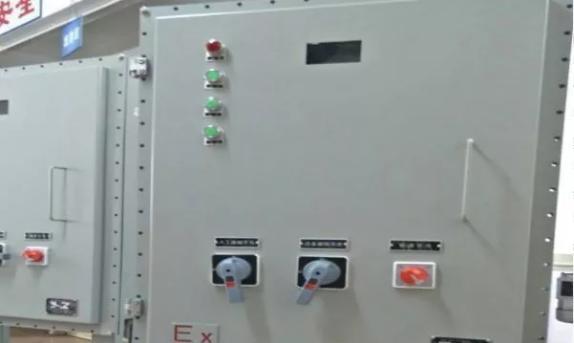

配電箱主要是按電氣接線要求將開關設備、測量儀表保護電器等組合在封閉或者半封閉的金屬箱中，然后構成一個低壓配電的裝置。其實它的用途就是，當電路發生故障的時候能夠更有利于檢修。并且能夠方便控制整體的電源，比如說整體停電或者整體送電，所以認識配電箱中的字母也是非常重要的。

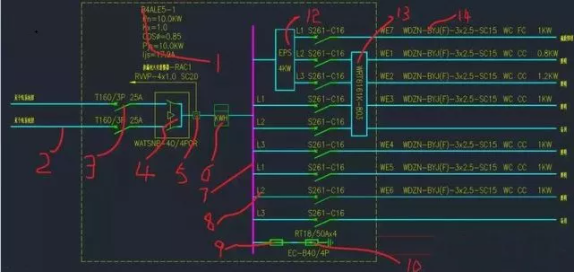

下面我們一起看看一張比較規范全面的配電箱系統圖，圖中各線路和圖元做了標注，我們一個一個來說明。

① 是本配電箱的電氣參數說明，相當于電氣銘牌。

B4ALE5-1：本配電箱的編號。其中B4指代地下4層；ALE指代應急照明配電箱；5-1，5指代本系列配電箱的編號，是第五組，1則代表其是本組配電箱的第一臺。Pn、Kx、cosφ、Pjs、Ljs分別指代本配電箱的額電功率、需要系數、功率因數、計算總有功功率、計算總電流，它們的關系式如下：

計算方法

② 是配電箱進線，從圖中可以看出本配電箱是雙路進線，一路常用電源一路備用電源。

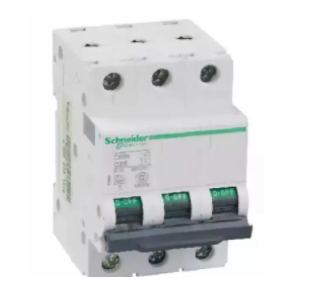

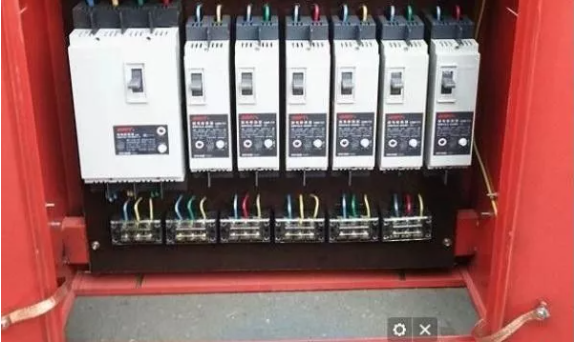

③ T160/3P 25A，是本配電箱的進線斷路器，從型號上看是施耐德T160系列的微型斷路器，3P表示三極，額定分斷電流25A。

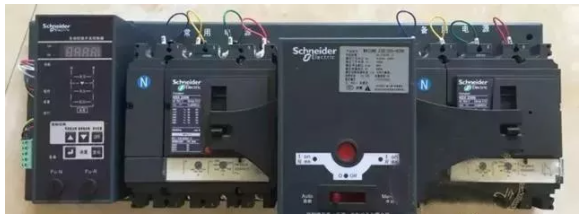

④ 是雙電源切換器。當常用電源突然故障或停電時，通過雙電源切換開關，自動投入到備用電源上。

eps雙電源切換器

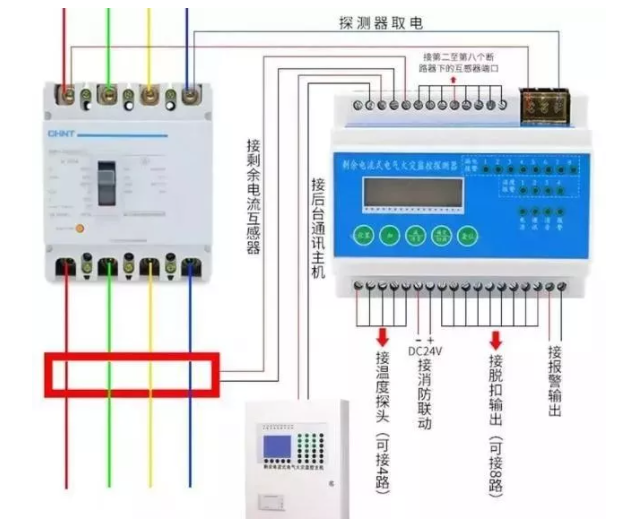

⑤ 配電箱接入漏電火災報警器的信號線，一根RVVP-4*1.0的電纜，穿20的管子，具體接線可以參考下圖：

EPS配電箱接線圖

⑥電度表。

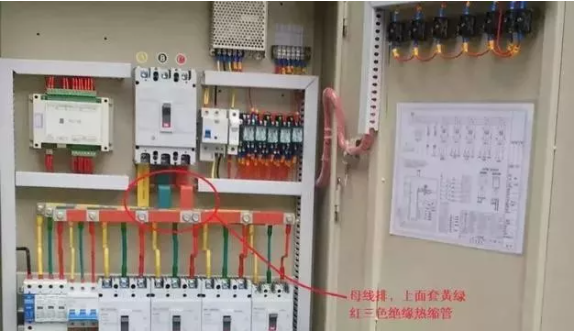

⑦ 出線回路的母線。有些大型配電箱會做母線排，小一點的則未必。

⑧ 出線回路，可以看到本配電箱出線都是單相的，L2指B相回路。

⑨ 熔斷器，熔斷器是用于避雷器的保護。

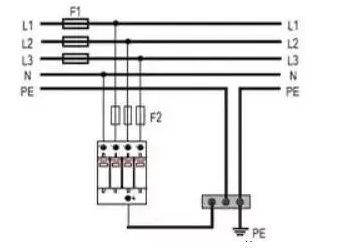

⑩ 避雷器，用于配電箱避雷，接線如圖（本圖熔斷器的位置是下面那組，上面那組忽略吧，就當他們是斷路器）：

? 消防信號引自模塊，說的就是接入漏電火災報警器的信號線；控制信號引自消控室，說的就是電表和智能照明開關量控制模塊的通訊信號，這哥倆的通信電纜應該先上數據采集器和通訊網關。

? 一路出線接入4Kw的EPS，EPS是應急電源，全稱EmergencyPowerSupply(緊急電力供給)，EPS是以解決應急照明、事故照明、消防設施等一級負荷供電設備為主要目標，提供一種符合消防規范的具有獨立回路的應急供電系統，該系統能夠在應急狀態下提供緊急供電，用來解決照明用電或只有一路市電缺少第二路電源，或代替發電機組構成第二電源，或做為需要第三電源的場合使用。

EPS和UPS在用途和功能上有相似的地方，也有不同的地方，具體差異請自行百度。

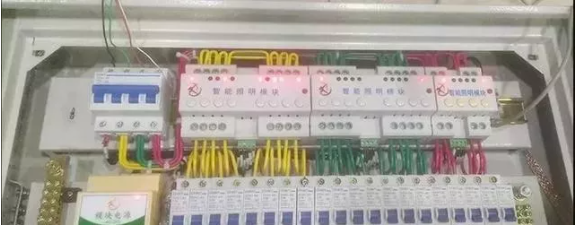

? 是智能照明系統的開關模塊，本圖中框起來四路，說明這四個照明回路是接受智能照明系統控制的。
